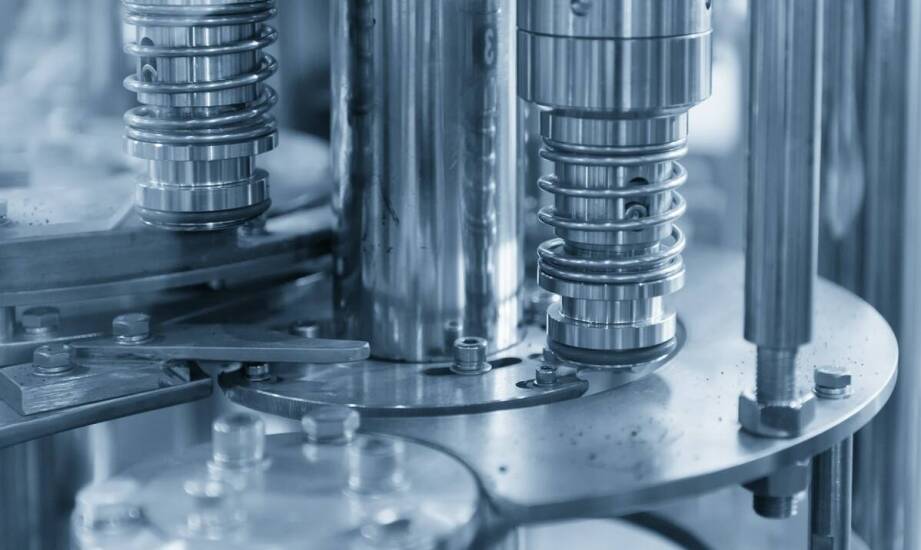

Kiedy mały kształtownik można zastosować w ramie pomocniczej urządzeń procesowych

W lekkich konstrukcjach procesowych, takich jak ramy pomocnicze dla maszyn i urządzeń, dobór odpowiednich kształtowników jest kompromisem między kilkoma kluczowymi czynnikami. Inżynierowie muszą uwzględnić wymaganą sztywność, która zależy bezpośrednio od geometrii profilu i jego momentu bezwładności. Równie ważna jest masa, ponieważ lżejsze elementy zmniejszają całkowity ciężar maszyny i ułatwiają montaż. Nie bez znaczenia jest także łatwość obróbki, która przekłada się na koszty i czas produkcji. Małe profile, takie jak kątownik o masie około 1,36 kg/m i momencie bezwładności rzędu 0,80 cm⁴, stanowią tu interesującą opcję, ale ich zastosowanie jest możliwe tylko przy ograniczonych obciążeniach.

Zanim mały kształtownik zostanie zatwierdzony w projekcie, konieczna jest analiza działających na niego sił. Podstawą są obciążenia zginające i ścinające, a ich rozkład zależy od liczby i rozmieszczenia punktów podparcia. W ramach pomocniczych o krótkiej rozpiętości, nieprzekraczającej jednego metra, taki element jest w stanie przenieść siły rzędu kilkuset niutonów bez ryzyka nadmiernych odkształceń. W przypadku osłon maszyn czy wsporników dla czujników, które są często narażone na wibracje, kluczowa staje się ocena sztywności osiowej, aby uniknąć rezonansu i zapewnić stabilność konstrukcji.

W branży spożywczej i farmaceutycznej same parametry wytrzymałościowe to za mało. Tutaj nośność musi iść w parze z rygorystycznymi wymogami higieny. Zastosowanie stali nierdzewnej, zgodnej z normą PN-EN 10088-3, jest standardem. Materiał ten umożliwia precyzyjne szlifowanie powierzchni do uzyskania niskiej chropowatości (Ra poniżej 0,8 µm), co jest kluczowe dla zapobiegania adhezji mikroorganizmów i tworzeniu się biofilmu. Odpowiednio dobrane gatunki, takie jak popularny 1.4301 (AISI 304) lub bardziej wytrzymały S165M (EN 1.4418), oferują niezbędną odporność na korozję i zmęczenie materiału w wilgotnym środowisku produkcyjnym.

Dwuteownik stalowy w lekkich zabudowach maszyn

Małe kształtowniki znajdują szerokie zastosowanie w lekkich zabudowach maszyn, gdzie po precyzyjnym cięciu na wymiar są dopasowywane do specyfiki danego projektu. Przykładowo, dwuteownik stalowy 30x30x3 lub podobny profil ze stali nierdzewnej może posłużyć jako element konstrukcyjny ram osłonowych wokół przenośników taśmowych czy jako wspornik dla paneli sterowniczych i skrzynek elektrycznych. Po obróbce wstępnej, zrealizowanej za pomocą cięcia plazmowego lub na pile taśmowej, taki komponent jest gotowy do zintegrowania z główną konstrukcją maszyny.

Dostawcy tacy jak Austenit Stal Handel z Bydgoszczy oferują nie tylko szeroki asortyment profili stalowych, w tym nierdzewnych zgodnych z PN-EN 10088-3, ale również usługi dodatkowe, takie jak cięcie i szlifowanie. Możliwość potwierdzenia składu chemicznego materiału za pomocą spektrometrii jest szczególnie cenna w branżach regulowanych. Gwarantuje to, że stal, np. gatunku S165M, spełnia wszystkie wymogi projektowe i normatywne, co jest podstawą bezpieczeństwa i jakości końcowego produktu.

Tolerancje wymiarowe i łączenie w konstrukcjach

Precyzja wykonania ma bezpośredni wpływ na proces montażu. Tolerancje wymiarowe, określane w klasach takich jak H9 czy IT11, definiują dopuszczalne odchylenia – dla profilu 30x30x3 może to być ±0,4 mm. Równie istotny jest świadomy dobór osi przenoszenia obciążenia. Wykorzystanie osi o wyższym momencie bezwładności (np. 2,20 cm⁴) pozwala znacznie efektywniej przenosić siły zginające, co jest kluczowe w projektowaniu lekkich, ale sztywnych wsporników.

Sposób łączenia elementów musi być dostosowany do wymogów środowiska pracy. W aplikacjach higienicznych preferuje się spawanie metodą TIG, które tworzy gładkie, jednolite spoiny łatwe do czyszczenia. Alternatywą są połączenia śrubowe, jednak wymagają one starannego zaprojektowania, aby uniknąć powstawania szczelin. W konstrukcjach procesowych często stosuje się specjalne połączenia kołnierzowe z certyfikowanymi uszczelkami, które eliminują miejsca potencjalnego gromadzenia się zanieczyszczeń. Weryfikacja jakości spoiny, w tym jej składu chemicznego, za pomocą spektrometru stanowi dodatkowe zabezpieczenie.

Podsumowując, mały przekrój, taki jak dwuteownik stalowy 30x30x3, jest skutecznym rozwiązaniem w projektach, gdzie obciążenia są niewielkie i nie przekraczają 500 N/m. Jego sukces zależy od precyzyjnej obróbki oraz zgodności materiału i technik łączenia z warunkami pracy urządzenia, zwłaszcza w branżach o wysokich standardach higienicznych.
